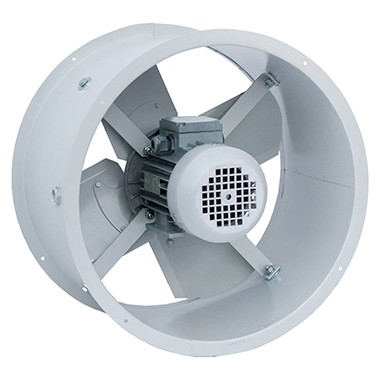

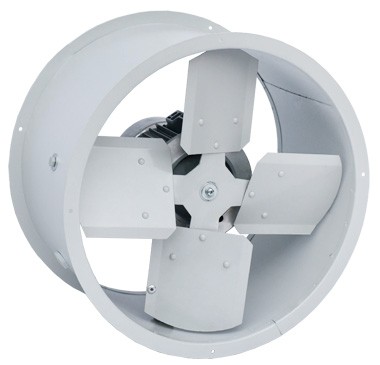

Вентилятор осевой реверсивный ОВР

Осевые вентиляторы реверсивные ОВР низкого давления используются для приточной и вытяжной вентиляции.

Продажа по наличию. Возможность заказа нескладских моделей уточняйте у менеджеров.
Описание товара
Характеристики моделей
Купить
Продажа по наличию. Возможность заказа нескладских моделей уточняйте у менеджеров.

Осевые вентиляторы реверсивные ОВР низкого давления используются для приточной и вытяжной вентиляции.

Особенностью вентилятора является возможность перемещать воздух как в прямом - так и в обратном направлении при незначительном снижении подачи воздуха (на 10 % в режиме реверс). Для реверсирования работы вентилятора используются специальные реверсивные стартеры. Производительность и скорость вращения рабочего колеса вентилятора рекомендуется осуществлять при помощи многоступенчатых трансформаторов либо частотных регуляторов.

Корпус вентилятора изготавливается из оцинкованной стали с дополнительным полимерным покрытием. Для монтажа на плоские горизонтальные поверхности реверсивный вентилятор может комплектоваться специальной подставкой. Подвешивание реверсивного вентилятора может осуществляться за специальные кронштейны по бокам корпуса вентилятора, которые идут в комплекте.

Вентиляторы ОВР имеют низкий уровень шума, просты в монтаже и эксплуатации.
Вентилятор может эксплуатироваться в условиях умеренного климата при температуре окружающей среды от -10 до +40 °С.

Габаритные и присоединительные размеры (мм)


Модель вентилятора

Мощность/частота вращения

А

D

D1

D2

d

n

ОВР-3,15

0,12/1500

274

325

347

367

6,8

6

ОВР-3,55

0,18/1500

254

365

396

415

6,8

6

ОВР-4,0

0,18/1500

274

406

428

448

6,8

6

ОВР-4,5

0,25/1500

296

475

494

513

9,1

8

ОВР-5,6

0,37/1000

336

570

590

615

9,1

8

0,75/1500

336

570

590

615

9,1

8

ОВР-7,1

0,37/1000

335

718

740

760

9,1

8


Технические характеристики

Модель вентилятора

Мощность (Nном), кВт

Напряжение, В

Частота вращения, об/мин

Производительность max, м³/час

Уровень шума, дБ(А)

Степень защиты, IP

Масса, кг

ОВР-3,15

0,12

380

1500

2500

68

54

9

ОВР-3,55

0,18

380

1500

3100

69

54

10,5

ОВР-4,0

0,18

380

1500

4500

73

54

12

ОВР-4,5

0,25

380

1500

5200

74

54

13,5

ОВР-5,6

0,37

380

1000

8500

75

54

23

0,75

380

1500

11000

80

54

26

ОВР-7,1

0,37

380

1000

11500

75

54

34

Аэродинамические характеристики


Электрическая схема подключения


Пример обозначения:

Вентилятор осевой реверсивный ОВР-3,55-О/У2/0,18х1500(Ч)/380

где:   ОВР - маркировка вентилятора;
                             3,55 - типоразмер вентилятора;
                             О - общепромышленное исполнение;
                             У2 - климатическое исполнение (эксплуатация под навесом или в помещении);
                             0,15х3000(Ч) - параметры двигателя:
                                   0,15 - номинальная мощность двигателя, кВт;
                                   1500 - количество оборотов двигателя, об/мин;
                                    Ч - частотное регулирование скорости;
                            380 - подключение двигателя, В: 380.

Не представленные в наличии модели доступны к поставке под заказ
