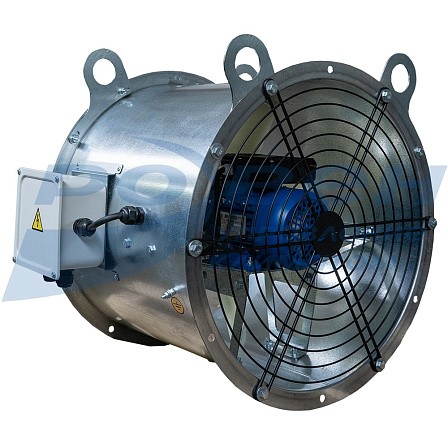

Вентилятор осевой циркуляционный РОСА-AGR/10

Вентилятор РОСА-AGR/10 – предназначен для рециркуляции воздуха внутри животноводческих помещений, помогает поддерживать равномерность температуры и влажности во всем помещении/
СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Вентилятор РОСА-AGR/10 – предназначен для рециркуляции воздуха внутри животноводческих помещений, помогает поддерживать равномерность температуры и влажности во всем помещении, что способствует достижению максимально комфортных условий содержания животных.

Для оптимизации отопления разгонные вентиляторы используются совместно с воздухонагревателями, равномерно распределяя теплый воздух по помещению.
Данные вентиляторы имеют цилиндрический оцинкованный корпус, лопатки выполнены из полимерных материалов.

На выходе и выходе вентилятора установлена защитная решетка предотвращающая попадание посторонних предметов.
Вентилятор оснащен трехфазным асинхронным двигателем, класс защиты IP55.

Пример использования вентиляторов

AGR-10_пример монтажа.jpg


Файлы
Вентиляторы осевые циркуляционные РОСА-AGR-10.pdf

Технические характеристики РОСА-AGR/10

Наименование

Ток, А при
380 В

N, кВт

Номинальная частота
вращения,
об/мин

Тип колеса

Qmax, м3

Масса, кг

РОСА-AGR/10L-G/MW-4,0-O-R3L/4,0/PAG/94-А/0,18/1500/220-380/1-У2

0,62

0,18

1500

R3L

4963

19,9

РОСА-AGR/10L-G/MW-4,5-O-R3L/4,5/PAG/90-А/0,25/1500/220-380/1-У2

0,79

0,25

1500

R3L

6714

22,4

РОСА-AGR/10L-G/MW-5,0-O-R4Z/5,0/PAG/90-А/0,37/1500/220-380/1-У2

1,12

0,37

1500

R4Z

8811

26,6

РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/82-А/0,37/1500/220-380/1-У2

1,12

0,37

1500

R3L

9399

30,2

РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/90-А/0,55/1500/220-380/1-У2

1,57

0,55

1500

R3L

11959

33,8

РОСА-AGR/10L-G/MW-6,3-O-R4Z/6,3/PAG/318-А/0,55/1500/220-380/1-У2

1,57

0,55

1500

R4Z

13663

39,2

РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/203-А/0,55/1000/220-380/1-У2

1,79

0,55

1000

R4Z

15459

44,3

РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/47-А/0,75/1000/220-380/1-У2

2,3

0,75

1000

R4Z

17242

52,1

Габаритные и присоединительные размеры


Наименование

D1

D2

D3

H

H1

A

L

L1

n

РОСА-AGR/10L-G/MW-4,0-O-R3L/4,0/PAG/94-А/0,18/1500/220-380/1-У2

400

436

460

511,8

231,8

240

374,6

513,8

8

РОСА-AGR/10L-G/MW-4,5-O-R3L/4,5/PAG/90-А/0,25/1500/220-380/1-У2

450

486

510

554,4

249,4

280

374,6

561,5

8

РОСА-AGR/10L-G/MW-5,0-O-R4Z/5,0/PAG/90-А/0,37/1500/220-380/1-У2

500

536

560

592,2

262,2

365,2

464,6

608,5

12

РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/82-А/0,37/1500/220-380/1-У2

560

620

660

681

300

400,4

464,6

685,5

12

РОСА-AGR/10L-G/MW-5,6-O-R3L/5,6/PAG/90-А/0,55/1500/220-380/1-У2

560

620

660

681

300

400,4

464,6

685,5

12

РОСА-AGR/10L-G/MW-6,3-O-R4Z/6,3/PAG/318-А/0,55/1500/220-380/1-У2

630

690

730

746,2

331,2

436

464,6

751,7

12

РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/203-А/0,55/1000/220-380/1-У2

710

770

810

848,7

393,7

377,1

466,6

827,1

16

РОСА-AGR/10L-G/MW-7,1-O-R4Z/7,1/PAG/47-А/0,75/1000/220-380/1-У2

710

770

810

848,7

393,7

377,1

466,6

827,1

16

Аэродинамические характеристики РОСА-AGR/10


Электрическая схема подключения


МАРКИРОВКА

Вентилятор осевой систем агропромышленного комплекса РОСА-AGR/10, диаметр рабочего колеса 4, укомплектован рабочим колесом R3L, общепромышленного назначения, мощностью электродвигателя  Nу=0,18 кВт, и частотой вращения рабочего колеса n=1500 об/мин; напряжение питания электродвигателя 220/380 В; климатическое исполнение У2.

РОСА-AGR-10 маркировка.jpg





Не представленные в наличии модели доступны к поставке под заказ
