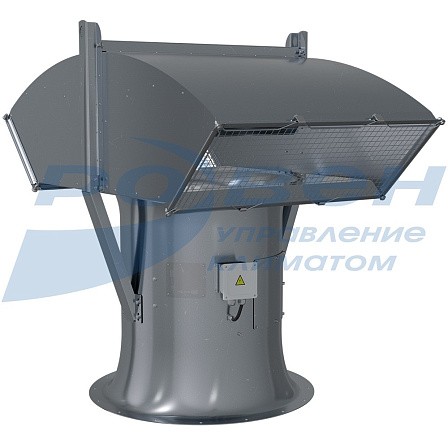

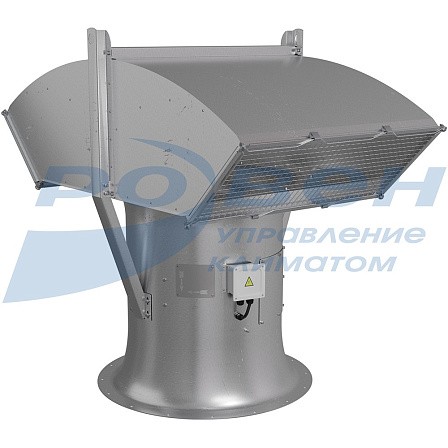

Вентилятор крышный осевой подпора ВОП-30

ВОП-30 применяться для подпора воздуха в системах противопожарной защиты и выпускается в общепромышленном исполнении.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Вентиляторы ВОП-30 применяются для подпора воздуха в системах противопожарной защиты и выпускаются в общепромышленном исполнении. Они предназначены для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей.

Корпус вентилятора ВОП-30 обеспечивает повышенные аэродинамические характеристики и позволяет получить энергоемкое решение в подпорных системах притока воздуха.

Конструктивное решение защитного зонта позволяет надежно защитить вентиляционный канал от попадания осадков. Предложенная конструкция обеспечивает минимальное аэродинамическое сопротивление.

Дополнительное оборудование для монтажа вентиляторов ВОП-30

ВОП-30_доп для монтажа.jpg

Наименование

Описание

1

Стаканы опорные монтажные

СОМ 1, СОМ 1Н,

СОМ 2, СОМ 2Н,

СОМ 1К, СОМ 2К

Стаканы опорные монтажные СОМ обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата

2

Узел прохода

УПМ1

Узел прохода УПМ1 предназначен для монтажа осевого вентилятора на крышу здания. Применение узла прохода позволяет обеспечить надежную фиксацию и герметизацию вентиляционного канала.

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Таблица применимости дополнительного оборудования на вентиляторы ВОП-30

Номер вентилятора

Дополнительное оборудование

Модель стакана опорного монтажного*

Модель узла прохода

ВОП-30-4,0

СОМ-1Н-О-5,0AF-КП

УПМ1-500/AF

ВОП-30-4,5

СОМ-1Н-О-5,6AF-КП

УПМ1-560/AF

ВОП-30-5,0

СОМ-1Н-О-6,3AF-КП

УПМ1-630/AF

ВОП-30-5,6

СОМ-1Н-О-7,1AF-КП

УПМ1-710/AF

ВОП-30-6,3

СОМ-1Н-О-8,0AF-КП

УПМ1-800/AF

ВОП-30-7,1

СОМ-1Н-О-9,0AF-КП

УПМ1-900/AF

ВОП-30-8,0

СОМ-1Н-О-10,0AF-КП

УПМ1-1000/AF

ВОП-30-9,0

СОМ-1Н-О-11,2AF-КП

УПМ1-1120/AF

ВОП-30-10,0

СОМ-1Н-О-12,5AF-КП

УПМ1-1250/AF

ВОП-30-11,2

СОМ-1Н-О-14,0AF-КП

УПМ1-1400/AF

ВОП-30-12,5

СОМ-1Н-О-16,0AF-КП

УПМ1-1600/AF

 * При выборе модели стакана опорного монтажного СОМ, следует руководствоваться условиями и конструктивными особенностями места установки вентилятора.

Полная информация о вентиляторах ВОП-30 представлена в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы осевые подпора ВОП-20, ВОП-30.pdf

Габаритные и присоединительные размеры вентиляторов ВОП-30


Наименование

D, мм

D1, мм

D2, мм

n, шт

В, мм

С, мм

Нmax, мм

Вентилятор осевой подпора ВОП-30-4,0

400

536

560

12

1089

654

1074

Вентилятор осевой подпора ВОП-30-4,5

450

620

660

12

1211

754

1231

Вентилятор осевой подпора ВОП-30-5,0

500

690

730

12

1369

835

1393

Вентилятор осевой подпора ВОП-30-5,6

560

770

810

16

1430

915

1482

Вентилятор осевой подпора ВОП-30-6,3

630

860

900

16

1651

1006

1812,5

Вентилятор осевой подпора ВОП-30-7,1

710

960

1000

16

1793

1056

1955

Вентилятор осевой подпора ВОП-30-8,0

800

1070

1100

16

2034

1206

2058,5

Вентилятор осевой подпора ВОП-30-9,0

900

1195

1235

16

2224

1341

2215

Вентилятор осевой подпора ВОП-30-10,0

1000

1320

1360

16

2440

1466

2379

Вентилятор осевой подпора ВОП-30-11,2

1120

1470

1540

20

2525

1590

2638

Вентилятор осевой подпора ВОП-30-12,5

1250

1680

1740

24

2853

1790

2672,5

Технические характеристики ВОП-30

Наименование

N, кВт

n, об/мин

Ток, А при 380В

Масса, кг

ВОП-30-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380

1,1

2760

2,65

61,1

ВОП-30-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380

1,5

2790

3,48

70,1

ВОП-30-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380

2,2

2810

4,97

71,6

ВОП-30-4,0-О-R3L/4,0/PAG/93-3/3000/220-380

3,0

2820

6,54

80,5

ВОП-30-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380

1,1

2760

2,65

72,8

ВОП-30-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380

1,5

2790

3,48

81,7

ВОП-30-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380

2,2

2810

4,97

83,2

ВОП-30-4,5-О-R3L/4,5/PAG/13-3/3000/220-380

3,0

2820

6,54

94,6

ВОП-30-4,5-О-R3L/4,5/PAG/17-4/3000/220-380

4,0

2840

8,41

99

ВОП-30-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380

5,5

2850

11,2

106,4

ВОП-30-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380

1,1

2760

2,65

89,1

ВОП-30-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380

1,5

2790

3,48

100,6

ВОП-30-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380

2,2

2810

4,97

102,1

ВОП-30-5,0-О-R3L/5,0/PAG/09-3/3000/220-380

3,0

2820

6,54

113,5

ВОП-30-5,0-О-R3L/5,0/PAG/13-4/3000/220-380

4,0

2840

8,41

117,9

ВОП-30-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380

5,5

2850

11,2

125,3

ВОП-30-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380

7,5

2860

15,1

141

ВОП-30-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380

1,5

2790

3,48

95

ВОП-30-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380

2,2

2810

4,97

96,5

ВОП-30-5,6-О-R3L/5,6/PAG/37-3/3000/220-380

3,0

2820

6,54

108,1

ВОП-30-5,6-О-R3L/5,6/PAG/09-4/3000/220-380

4,0

2840

8,41

113,5

ВОП-30-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380

5,5

2850

11,2

120,9

ВОП-30-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380

7,5

2860

15,1

137,1

ВОП-30-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380

2,2

2810

4,97

124,3

ВОП-30-6,3-О-R4Z/6,3/PAG/53-3/3000/220-380

3,0

2820

6,54

136,2

ВОП-30-6,3-О-R4Z/6,3/PAG/57-4/3000/220-380

4,0

2840

8,41

141,2

ВОП-30-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380

5,5

2850

11,2

148,6

ВОП-30-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380

7,5

2860

15,1

165,9

ВОП-30-6,3-О-R4Z/6,3/PAG/37-11/3000/380-660

11,0

2880

21,3

195,7

ВОП-30-6,3-О-R4Z/6,3/PAG/41-15/3000/380-660

15,0

2910

28,8

238

ВОП-30-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660

18,5

2920

34,7

259,4

ВОП-30-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380

5,5

2850

11,2

174,2

ВОП-30-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380

7,5

2860

15,1

187,2

ВОП-30-7,1-О-R4Z/7,1/PAG/33-11/3000/380-660

11,0

2880

21,3

217,2

ВОП-30-7,1-О-R4Z/7,1/PAG/37-15/3000/380-660

15,0

2910

28,8

268,2

ВОП-30-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660

18,5

2920

34,7

280,2

ВОП-30-7,1-О-R4Z/7,1/PAG/17-22/3000/380-660

22,0

2920

41

326,2

ВОП-30-7,1-О-R4Z/7,1/PAG/21-30/3000/380-660

30,0

2920

55,4

362,2

ВОП-30-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380

2,2

1390

5,36

198,6

ВОП-30-8,0-О-R4Z/8,0/PAG/42-3/1500/220-380

3,0

1410

7,12

205,4

ВОП-30-8,0-О-R4Z/8,0/PAG/46-4/1500/220-380

4,0

1410

9,38

210,2

ВОП-30-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380

5,5

1440

12,1

227,8

ВОП-30-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380

7,5

2860

15,1

231,9

ВОП-30-8,0-О-R4Z/8,0/PAG/29-11/3000/380-660

11,0

2880

21,3

256

ВОП-30-8,0-О-R4Z/8,0/PAG/33-15/3000/380-660

15,0

2910

28,8

308,8

ВОП-30-8,0-О-R4Z/8,0/PAG/37-22/3000/380-660

22,0

2920

41

367

ВОП-30-8,0-О-R4Z/8,0/PAG/41-30/3000/380-660

30,0

2920

55,4

403,1

ВОП-30-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380

4,0

1410

9,38

266,7

ВОП-30-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380

5,5

1440

12,1

285

ВОП-30-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660

7,5

1440

15,8

302

ВОП-30-9,0-О-R5Z/9,0/PAG/18-11/1500/380-660

11,0

1440

22,9

313

ВОП-30-9,0-О-R5Z/9,0/PAG/22-15/1500/380-660

15,0

1450

30,1

379

ВОП-30-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660

18,5

1450

36,1

382

ВОП-30-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380

4,0

1410

9,38

280,4

ВОП-30-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380

5,5

1440

12,1

298,4

ВОП-30-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660

7,5

1440

15,8

327,9

ВОП-30-10,0-О-R5Z/10,0/PAG/14-11/1500/380-660

11,0

1440

22,9

339,9

ВОП-30-10,0-О-R5Z/10,0/PAG/18-15/1500/380-660

15,0

1450

30,1

400,2

ВОП-30-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660

18,5

1450

36,1

420,2

ВОП-30-10,0-О-R5Z/10,0/PAG/94-22/1500/380-660

22,0

1450

43,2

448,9

ВОП-30-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660

7,5

1440

15,8

373,1

ВОП-30-11,2-О-R5Z/11,2/PAG/30-11/1500/380-660

11,0

1440

22,9

385,1

ВОП-30-11,2-О-R5Z/11,2/PAG/34-15/1500/380-660

15,0

1450

30,1

439,9

ВОП-30-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660

18,5

1450

36,1

459,9

ВОП-30-11,2-О-R5Z/11,2/PAG/42-22/1500/380-660

22,0

1450

43,2

479,9

ВОП-30-11,2-О-R5Z/11,2/PAG/18-30/1500/380-660

30,0

1450

57,9

507,9

ВОП-30-11,2-О-R5Z/11,2/PAG/22-37/1500/380-660

37,0

1450

69,9

588,7

ВОП-30-12,5-О-R5Z/12,5/PAG/55-4/1000/220-380

4,0

930

9,74

389,8

ВОП-30-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660

5,5

950

13,2

409,5

ВОП-30-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660

7,5

950

17,2

425,5

ВОП-30-12,5-О-R5Z/12,5/PAG/15-11/1000/380-660

11,0

960

23,6

479,2

ВОП-30-12,5-О-R5Z/12,5/PAG/19-15/1000/380-660

15,0

960

31,2

509,2

ВОП-30-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660

18,5

1450

36,1

503,2

ВОП-30-12,5-О-R5Z/12,5/PAG/58-22/1500/380-660

22,0

1450

43,2

523,2

ВОП-30-12,5-О-R5Z/12,5/PAG/62-30/1500/380-660

30,0

1450

57,9

551,2

ВОП-30-12,5-О-R5Z/12,5/PAG/14-37/1500/380-660

37,0

1450

69,9

633,2

МАРКИРОВКА

Вентилятор осевой подпора ВОП-30, диаметр рабочего колеса 4,0, общепромышленного назначения; с рабочим колесом R3L, мощностью электродвигателя N=1,1 кВт, частотой вращения рабочего колеса n=3000 об/мин, напряжение питание электродвигателя 220/380 В, климатическое исполнение У1.


Электрические схемы подключения вентиляторов в сеть 380 В

ВОП-20,30 элсхемы.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации ВОП-30.pdf
