Вставка гибкая для вентиляторов ВРН, ВРВ исполнения дымоудаления

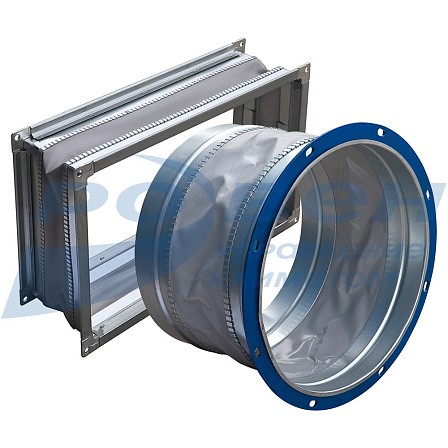

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду. Вставки гибкие в исполнении «дымоудаление» применяются в системах вытяжной противодымной вентиляции и способны выдерживать температуру +400°С или +600°С в течение 120 минут (в зависимости от исполнения).
Корпус вставки изготовлен из оцинкованной стали, в середине закреплена лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.
Габаритные и присоединительные размеры вставок гибких круглых
|
Модель* |
№ вентилятора |
D |
D1 |
n, шт |
Масса, кг |
Фланец из полосы |
|
ВГК-ВРН/ВРВ-4,0-Ф/Ф-Т400 |
4,0 |
400 |
434 |
8 |
3,1 |
25 |
|
ВГК-ВРН/ВРВ-4,5-Ф/Ф-Т400 |
4,5 |
450 |
479 |
8 |
3,5 |
25 |
|
ВГК-ВРН/ВРВ-5,0-Ф/Ф-Т400 |
5,0 |
500 |
534 |
16 |
3,8 |
25 |
|
ВГК-ВРН/ВРВ-5,6-Ф/Ф-Т400 |
5,6 |
560 |
589 |
16 |
4,3 |
25 |
|
ВГК-ВРН/ВРВ-6,3-Ф/Ф-Т400 |
6,3 |
630 |
665 |
16 |
4,8 |
25 |
|
ВГК-ВРН/ВРВ-7,1-Ф/Ф-Т400 |
7,1 |
710 |
739 |
16 |
5,4 |
25 |
|
ВГК-ВРН/ВРВ-8,0-Ф/Ф-Т400 |
8,0 |
800 |
829 |
16 |
6,1 |
25 |
|
ВГК-ВРН/ВРВ-9,0-Ф/Ф-Т400 |
9,0 |
900 |
938 |
16 |
6,8 |
25 |
|
ВГК-ВРН/ВРВ-10,0-Ф/Ф-Т400 |
10,0 |
1000 |
1030 |
16 |
7,5 |
25 |
|
ВГК-ВРН/ВРВ-11,2-Ф/Ф-Т400 |
11,2 |
1120 |
1164 |
16 |
8,5 |
25 |
|
ВГК-ВРН/ВРВ-12,5-Ф/Ф-Т400 |
12,5 |
1250 |
1280 |
16 |
9,5 |
25 |
* Т400 или Т600.
МАРКИРОВКА:
Вставка гибкая ВГК-ВРН/ВРВ-2,0-Ф/Ф-Т400
где: ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН/ВРВ;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец; Ф/Н – фланец-ниппель;
Т400 – исполнение вставки гибкой круглой:
Т400 – дымоудаление с предельной температурой до 400°С;
Т600 – дымоудаление с предельной температурой до 600°С.
Габаритные и присоединительные размеры вставок гибких прямоугольных
|
Модель* |
№ вент. |
А |
А1 |
В |
В1 |
d |
H |
Масса, кг |
Фланец из шины |
|
ВГП-ВРН/ВРВ-4,0-Ш/Ш-Т400 |
4,0 |
533 |
513 |
304 |
284 |
9,5 |
167 |
3,1 |
20 |
|
ВГП-ВРН/ВРВ-4,5-Ш/Ш-Т400 |
4,5 |
595 |
575 |
341 |
321 |
9,5 |
167 |
3,4 |
20 |
|
ВГП-ВРН/ВРВ-5,0-Ш/Ш-Т400 |
5,0 |
673 |
644 |
385 |
356 |
11 |
215 |
5,5 |
30 |
|
ВГП-ВРН/ВРВ-5,6-Ш/Ш-Т400 |
5,6 |
749 |
720 |
426 |
397 |
11 |
215 |
6,6 |
30 |
|
ВГП-ВРН/ВРВ-6,3-Ш/Ш-Т400 |
6,3 |
831 |
802 |
473 |
444 |
11 |
215 |
7,4 |
30 |
|
ВГП-ВРН/ВРВ-7,1-Ш/Ш-Т400 |
7,1 |
930 |
901 |
529 |
500 |
11 |
215 |
8,3 |
30 |
|
ВГП-ВРН/ВРВ-8,0-Ш/Ш-Т400 |
8,0 |
1039 |
1010 |
595 |
566 |
11 |
215 |
9,2 |
30 |
|
ВГП-ВРН/ВРВ-9,0-Ш/Ш-Т400 |
9,0 |
1184 |
1156 |
691 |
663 |
11 |
215 |
10,3 |
30 |
|
ВГП-ВРН/ВРВ-10,0-Ш/Ш-Т400 |
10,0 |
1322 |
1294 |
761 |
733 |
11 |
215 |
11,5 |
30 |
|
ВГП-ВРН/ВРВ-11,2-Ш/Ш-Т400 |
11,2 |
1477 |
1443 |
842 |
813 |
11 |
215 |
12,8 |
30 |
|
ВГП-ВРН/ВРВ-12,5-Ш/Ш-Т400 |
12,5 |
1646 |
1618 |
935 |
907 |
11 |
215 |
14,3 |
30 |
* Т400 или Т600.
МАРКИРОВКА:
Вставка гибкая ВГП-ВРН/ВРВ-2,0-Ш/Ш-Т400
где: ВГП-ВРН/ВРВ – вставка гибкая прямоугольная для радиальных вентиляторов ВРН/ВРВ;
2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш - шина-шина;
Т400 – исполнение вставки гибкой круглой:
Т400 – дымоудаление с предельной температурой до 400°С;
Т600 – дымоудаление с предельной температурой до 600°С.
