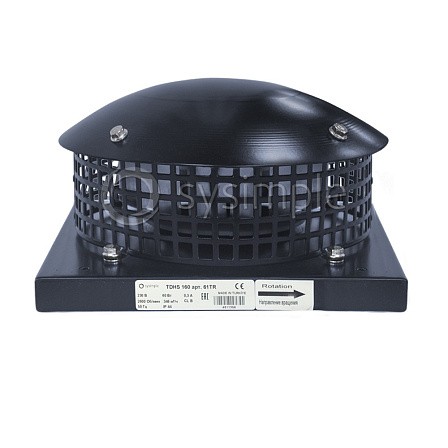

Крышный вентилятор с горизонтальным выбросом воздуха с назад загнутыми лопатками TDHS

Крышные вентиляторы TDHS предназначены для использования в системах вентиляции на промышленных объектах, объектах коммерческой недвижимости, в общественных и жилых комплексах.
Описание товара
Характеристики моделей
Купить

Крышные вентиляторы TDHS предназначены для использования в системах вентиляции на промышленных объектах, объектах коммерческой недвижимости, в общественных и жилых комплексах.

Преимущества

Возможность эффективной функциональности при обслуживании помещений с большим внутренним объёмом. Монтаж конструкции совместно с системой вентиляционных каналов зданий и помещений обеспечивает создание циркуляционного воздушного потока, способствующего отводу загрязнённых воздушных масс и притоку свежего воздуха. Высокие аэродинамические характеристики лопастей позволяют снизить до минимального уровень шума работающего устройства.
Крышные вентиляторы TDHS относятся к моделям с горизонтальным выбросом воздуха. Корпус вентилятора изготовлен из листовой стали, с дополнительным защитным покрытием, выполненным с использованием технологии порошкового напыления. Рабочее колесо изготавливается из алюминия (модели TDHS 450, 500, 560) или оцинкованной стали (модели TDHS 160-400). Класс защиты IP44.
Скорость двигателя возможно изменять посредством дополнительного регулятора скорости. Для однофазных электродвигателей регулирование скорости возможно регулятором напряжения. Для трехфазных электродвигателей регулирование скорости возможно с помощью преобразователя частоты.

Габаритные и присоединительные размеры

SYSIMPLE_TDHS чертеж.jpg

Наименование

A

B

C

D

E

F

TDHS 160

252

260

140

25

210

6

TDHS 180

252

260

140

25

210

6

TDHS 225

336

386

212

35

274

11

TDHS 250

370

386

225

35

290

11

TDHS 315

454

443

293

40

333

11

TDHS 355

595

595

285

40

450

11

TDHS 400

595

685

355

40

450

12

TDHS 450

664

685

400

40

450

12

TDHS 500

798

824

385

40

600

12

TDHS 560

798

824

400

40

600

12

Технические характеристики

Наименование

Напряжение, В

Частота, Гц

Мощность вх., Вт

Ток, А

Конденсатор, мкФ

Частота вращения, об/мин

Производительность, м3/ч

Уровень шума, дБ*

Класс изоляции

Масса, кг

TDHS 160

230

50/60

60

0,3

2

2600/3000

346/400

44-36

B

3,5

TDHS 180

230

50/60

70/90

0,35/0,43

2,5

2500/2750

460/500

49-41

B

3,7

TDHS 225

230

50/60

80/100

0,40/0,50

3

2750/3100

902/1020

50-42

B

7

TDHS 250

230

50/60

125/175

0,61/0,91

6

2800/3180

1212/1375

52-44

B

8

TDHS 315

230

50/60

130/150

0,8

6

1450/1740

2000/2400

47-39

F

12,8

TDHS 355

230

50/60

200/245

1,05

6

1400/1680

2900/3500

46-38

F

18

TDHS 400

230

50/60

310/460

1,56/2,27

10

1380/1560

4100/4600

51-43

F

22

TDHS 450

230

50/60

430/655

2,2/3,2

10

1370/1525

5400/6000

52-44

F

28

TDHS 500

380 ∆/Y

50

840/580

1,95/1,12

-

1360/1100

7600/6150

54-46

F

45,5

TDHS 560

380 ∆/Y

50

1440/840

2,8/1,6

-

1300/950

9800/7150

66-58

F

48

* Уровень шума был измерен на расстоянии 3 м в условиях помещения.

Аэродинамические характеристики

SYSIMPLE_TDHS аэродинамика 1.jpg

SYSIMPLE_TDHS аэродинамика 2.jpg

SYSIMPLE_TDHS аэродинамика 3.jpg
