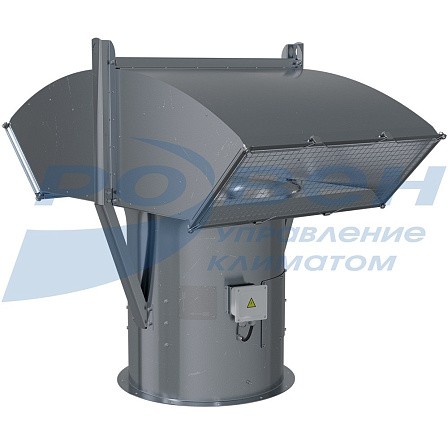

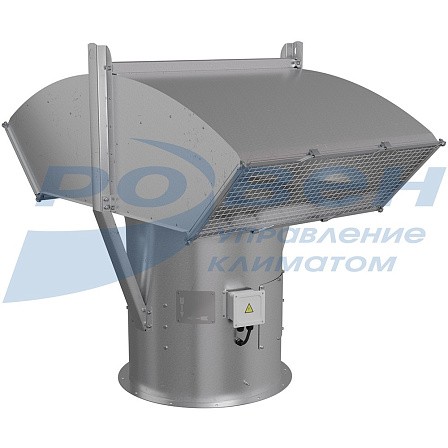

Вентилятор крышный осевой подпора ВОП-20

ВОП-20 применяться для подпора воздуха в системах противопожарной защиты и выпускается в общепромышленном исполнении.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Вентиляторы ВОП-20 применяются для подпора воздуха в системах противопожарной защиты и выпускаются в общепромышленном исполнении. Они предназначены для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей.

Конструктивное решение защитного зонта позволяет надежно защитить вентиляционный канал от попадания осадков. Предложенная конструкция обеспечивает минимальное аэродинамическое сопротивление.

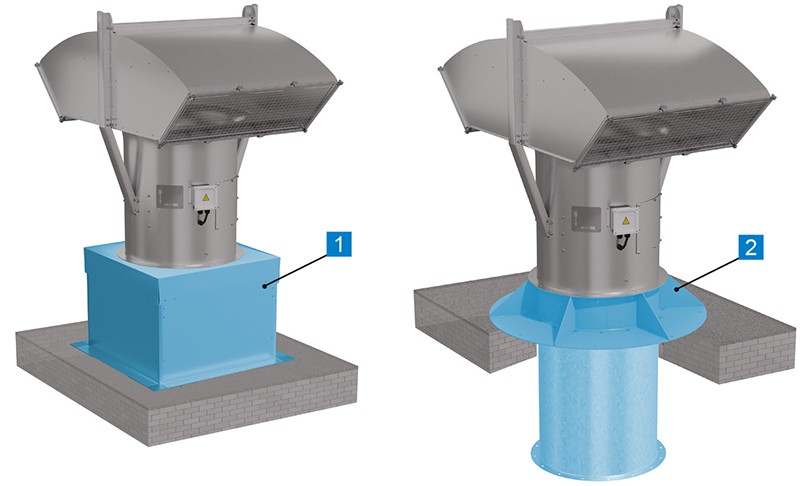

Дополнительное оборудование для монтажа вентиляторов ВОП-20

ВОП-20_доп для монтажа.jpg

Наименование

Описание

1

Стаканы опорные монтажные

СОМ 1, СОМ 1Н,

СОМ 2, СОМ 2Н,

СОМ 1К, СОМ 2К

Стаканы опорные монтажные СОМ обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата

2

Узел прохода

УПМ1

Узел прохода УПМ1 предназначен для монтажа осевого вентилятора на крышу здания. Применение узла прохода позволяет обеспечить надежную фиксацию и герметизацию вентиляционного канала.

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Таблица применимости дополнительного оборудования на вентиляторы ВОП-20

Номер вентилятора

Дополнительное оборудование

Модель стакана опорного монтажного*

Модель узла прохода

ВОП-20-4,0

СОМ-1Н-О-4,0AF-КП

УПМ1-400/AF

ВОП-20-4,5

СОМ-1Н-О-4,5AF-КП

УПМ1-450/AF

ВОП-20-5,0

СОМ-1Н-О-5,0AF-КП

УПМ1-500/AF

ВОП-20-5,6

СОМ-1Н-О-5,6AF-КП

УПМ1-560/AF

ВОП-20-6,3

СОМ-1Н-О-6,3AF-КП

УПМ1-630/AF

ВОП-20-7,1

СОМ-1Н-О-7,1AF-КП

УПМ1-710/AF

ВОП-20-8,0

СОМ-1Н-О-8,0AF-КП

УПМ1-800/AF

ВОП-20-9,0

СОМ-1Н-О-9,0AF-КП

УПМ1-900/AF

ВОП-20-10,0

СОМ-1Н-О-10,0AF-КП

УПМ1-1000/AF

ВОП-20-11,2

СОМ-1Н-О-11,2AF-КП

УПМ1-1120/AF

ВОП-20-12,5

СОМ-1Н-О-12,5AF-КП

УПМ1-1250/AF

* При выборе модели стакана опорного монтажного СОМ, следует руководствоваться условиями и конструктивными особенностями места установки вентилятора.

Полная информация о вентиляторах ВОП-20 представлена в электронном pdf-каталоге по ссылке во вкладке "Характеристики".


Файлы
Вентиляторы осевые подпора ВОП-20, ВОП-30.pdf

Габаритные и присоединительные размеры вентиляторов ВОП-20


Наименование

D, мм

D1, мм

D2, мм

n, шт

В, мм

С, мм

Нmax, мм

Вентилятор осевой подпора ВОП-20-4,0

400

436

460

8

1089

654

914

Вентилятор осевой подпора ВОП-20-4,5

450

486

510

8

1211

754

1051

Вентилятор осевой подпора ВОП-20-5,0

500

536

560

12

1369

835

1193

Вентилятор осевой подпора ВОП-20-5,6

560

620

660

12

1430

915

1258

Вентилятор осевой подпора ВОП-20-6,3

630

690

730

12

1651

1006

1560,5

Вентилятор осевой подпора ВОП-20-7,1

710

770

810

16

1793

1056

1671

Вентилятор осевой подпора ВОП-20-8,0

800

860

900

16

2034

1206

1738,5

Вентилятор осевой подпора ВОП-20-9,0

900

960

1000

16

2224

1341

1855

Вентилятор осевой подпора ВОП-20-10,0

1000

1070

1100

16

2440

1466

1979

Вентилятор осевой подпора ВОП-20-11,2

1120

1195

1235

16

2525

1590

2190

Вентилятор осевой подпора ВОП-20-12,5

1250

1320

1360

16

2853

1790

2172,5

Технические характеристики ВОП-20

Наименование

N, кВт

n, об/мин

Ток, А при 380В

Масса, кг

ВОП-20-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380

1,1

2760

2,65

55,8

ВОП-20-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380

1,5

2790

3,48

64,8

ВОП-20-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380

2,2

2810

4,97

66,3

ВОП-20-4,0-О-R3L/4,0/PAG/93-3/3000/220-380

3,0

2820

6,54

75,2

ВОП-20-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380

1,1

2760

2,65

65,5

ВОП-20-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380

1,5

2790

3,48

74,4

ВОП-20-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380

2,2

2810

4,97

75,9

ВОП-20-4,5-О-R3L/4,5/PAG/13-3/3000/220-380

3,0

2820

6,54

87,3

ВОП-20-4,5-О-R3L/4,5/PAG/17-4/3000/220-380

4,0

2840

8,41

91,7

ВОП-20-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380

5,5

2850

11,2

99,1

ВОП-20-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380

1,1

2760

2,65

80,2

ВОП-20-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380

1,5

2790

3,48

91,7

ВОП-20-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380

2,2

2810

4,97

93,2

ВОП-20-5,0-О-R3L/5,0/PAG/09-3/3000/220-380

3,0

2820

6,54

104,6

ВОП-20-5,0-О-R3L/5,0/PAG/13-4/3000/220-380

4,0

2840

8,41

109

ВОП-20-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380

5,5

2850

11,2

116,4

ВОП-20-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380

7,5

2860

15,1

132,1

ВОП-20-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380

1,5

2790

3,48

84

ВОП-20-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380

2,2

2810

4,97

85,5

ВОП-20-5,6-О-R3L/5,6/PAG/37-3/3000/220-380

3,0

2820

6,54

97,1

ВОП-20-5,6-О-R3L/5,6/PAG/09-4/3000/220-380

4,0

2840

8,41

102,5

ВОП-20-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380

5,5

2850

11,2

109,9

ВОП-20-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380

7,5

2860

15,1

126,1

ВОП-20-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380

2,2

2810

4,97

108

ВОП-20-6,3-О-R4Z/6,3/PAG/53-3/3000/220-380

3,0

2820

6,54

119,9

ВОП-20-6,3-О-R4Z/6,3/PAG/57-4/3000/220-380

4,0

2840

8,41

124,9

ВОП-20-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380

5,5

2850

11,2

132,3

ВОП-20-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380

7,5

2860

15,1

149,6

ВОП-20-6,3-О-R4Z/6,3/PAG/37-11/3000/380-660

11,0

2880

21,3

179,4

ВОП-20-6,3-О-R4Z/6,3/PAG/41-15/3000/380-660

15,0

2910

28,8

221,7

ВОП-20-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660

18,5

2920

34,7

243,1

ВОП-20-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380

5,5

2850

11,2

154

ВОП-20-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380

7,5

2860

15,1

167

ВОП-20-7,1-О-R4Z/7,1/PAG/33-11/3000/380-660

11,0

2880

21,3

197

ВОП-20-7,1-О-R4Z/7,1/PAG/37-15/3000/380-660

15,0

2910

28,8

248

ВОП-20-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660

18,5

2920

34,7

260

ВОП-20-7,1-О-R4Z/7,1/PAG/17-22/3000/380-660

22,0

2920

41

306

ВОП-20-7,1-О-R4Z/7,1/PAG/21-30/3000/380-660

30,0

2920

55,4

342

ВОП-20-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380

2,2

1390

5,36

174

ВОП-20-8,0-О-R4Z/8,0/PAG/42-3/1500/220-380

3,0

1410

7,12

180,8

ВОП-20-8,0-О-R4Z/8,0/PAG/46-4/1500/220-380

4,0

1410

9,38

185,6

ВОП-20-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380

5,5

1440

12,1

203,2

ВОП-20-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380

7,5

2860

15,1

207,3

ВОП-20-8,0-О-R4Z/8,0/PAG/29-11/3000/380-660

11,0

2880

21,3

231,4

ВОП-20-8,0-О-R4Z/8,0/PAG/33-15/3000/380-660

15,0

2910

28,8

284,2

ВОП-20-8,0-О-R4Z/8,0/PAG/37-22/3000/380-660

22,0

2920

41

342,4

ВОП-20-8,0-О-R4Z/8,0/PAG/41-30/3000/380-660

30,0

2920

55,4

378,5

ВОП-20-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380

4,0

1410

9,38

235,7

ВОП-20-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380

5,5

1440

12,1

254

ВОП-20-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660

7,5

1440

15,8

271

ВОП-20-9,0-О-R5Z/9,0/PAG/18-11/1500/380-660

11,0

1440

22,9

282

ВОП-20-9,0-О-R5Z/9,0/PAG/22-15/1500/380-660

15,0

1450

30,1

348

ВОП-20-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660

18,5

1450

36,1

351

ВОП-20-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380

4,0

1410

9,38

242,8

ВОП-20-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380

5,5

1440

12,1

260,8

ВОП-20-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660

7,5

1440

15,8

290,3

ВОП-20-10,0-О-R5Z/10,0/PAG/14-11/1500/380-660

11,0

1440

22,9

302,3

ВОП-20-10,0-О-R5Z/10,0/PAG/18-15/1500/380-660

15,0

1450

30,1

362,6

ВОП-20-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660

18,5

1450

36,1

382,6

ВОП-20-10,0-О-R5Z/10,0/PAG/94-22/1500/380-660

22,0

1450

43,2

411,3

ВОП-20-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660

7,5

1440

15,8

328,8

ВОП-20-11,2-О-R5Z/11,2/PAG/30-11/1500/380-660

11,0

1440

22,9

340,8

ВОП-20-11,2-О-R5Z/11,2/PAG/34-15/1500/380-660

15,0

1450

30,1

395,6

ВОП-20-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660

18,5

1450

36,1

415,6

ВОП-20-11,2-О-R5Z/11,2/PAG/42-22/1500/380-660

22,0

1450

43,2

435,6

ВОП-20-11,2-О-R5Z/11,2/PAG/18-30/1500/380-660

30,0

1450

57,9

463,6

ВОП-20-11,2-О-R5Z/11,2/PAG/22-37/1500/380-660

37,0

1450

69,9

544,4

ВОП-20-12,5-О-R5Z/12,5/PAG/55-4/1000/220-380

4,0

930

9,74

345,5

ВОП-20-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660

5,5

950

13,2

365,2

ВОП-20-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660

7,5

950

17,2

381,2

ВОП-20-12,5-О-R5Z/12,5/PAG/15-11/1000/380-660

11,0

960

23,6

434,9

ВОП-20-12,5-О-R5Z/12,5/PAG/19-15/1000/380-660

15,0

960

31,2

464,9

ВОП-20-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660

18,5

1450

36,1

458,9

ВОП-20-12,5-О-R5Z/12,5/PAG/58-22/1500/380-660

22,0

1450

43,2

478,9

ВОП-20-12,5-О-R5Z/12,5/PAG/62-30/1500/380-660

30,0

1450

57,9

506,9

ВОП-20-12,5-О-R5Z/12,5/PAG/14-37/1500/380-660

37,0

1450

69,9

588,9

МАРКИРОВКА

Вентилятор осевой подпора ВОП-20, диаметр рабочего колеса 4,0, общепромышленного назначения; с рабочим колесом R3L, мощностью электродвигателя N=1,1 кВт, частотой вращения рабочего колеса n=3000 об/мин, напряжение питание электродвигателя 220/380 В, климатическое исполнение У1.


Электрические схемы подключения вентиляторов в сеть 380 В

ВОП-20,30 элсхемы.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации ВОП-20.pdf

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
