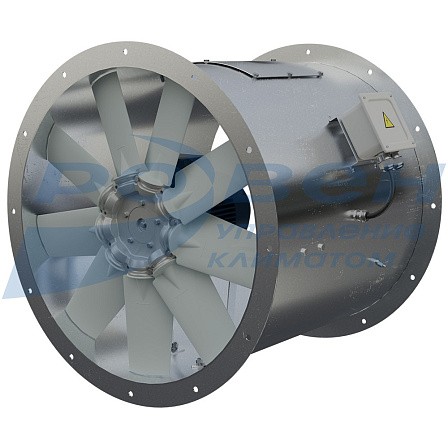

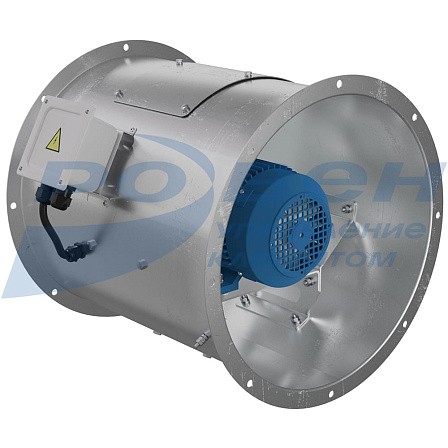

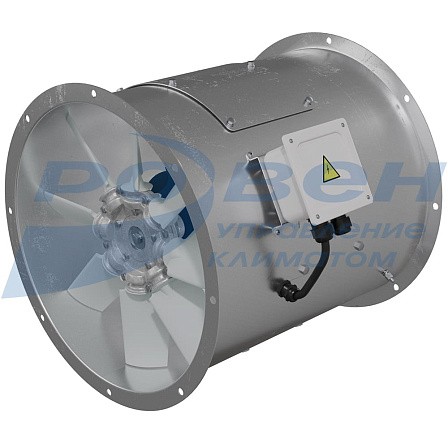

Вентилятор осевой напорный РОСА-500

Вентиляторы осевые напорные РОСА-500 обладают рядом преимуществ перед аналогичными решениями, представленными на рынке: малая габаритность, высокая экономичность, надежность.
Монтажная опора (МОП) является дополнительным элементом и в комплект поставки не входит.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства
Видео

Вентиляторы осевые напорные РОСА-500 обладают рядом преимуществ перед аналогичными решениями, представленными на рынке: малая габаритность, высокая экономичность, надежность. Исполнение вентиляторов общепромышленное.
Вентиляторы РОСА-500 являются приточными вентиляторами избыточного давления (используются для наддува, нагнетания).
По отдельной заявке возможно изготовление вентиляторов РОСА-500 с типом корпуса: 20, 30.

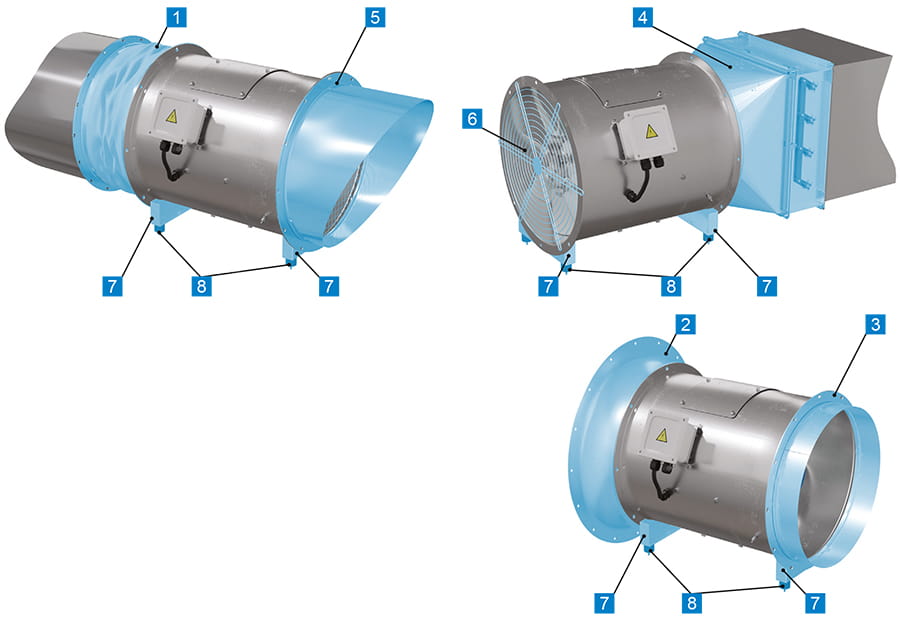

Дополнительное оборудование для горизонтального монтажа

РОСА-300_доп для монтажа.jpg

Наименование

Описание

1

Вставка гибкая ВГК-РОСА:
фланец-фланец/ фланец-ниппель

Вставки гибкие круглые предназначены для присоединения вентилятора к системам воздуховодов, исключая передачу вибрации от вентилятора.

2

Входной коллектор осевой
ВКО-РОСА

Входной осевой коллектор ВКО для осевых вентиляторов серии РОСА предназначен для подачи потока воздуха к вентилятору.

3

Переходник РОСА

Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов.

4

Монтажная опора МОП

Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении. Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора.

5

Решетка защитная БАСКЕТ-РОСА

Решетка защитная служит для защиты осевых вентиляторов и систем вентиляции от попадания в них посторонних предметов.

6

Комплект виброизоляторов

Комплект виброизоляторов, устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент.

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Описание типа корпуса

Внешний вид

Тип корпуса

Наименование - назначение

Аэродинамические свойства

РОСА-300_корп 10.jpg

10

Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016

Соответствуют техническим характеристикам, приведенным на графиках моделей

РОСА-300_корп 20.jpg

20

Цилиндрический с входным коллектором – рекомендован для использования в системе воздуховодов при компоновке типа В по ГОСТ 34002-2016

Улучшает аэродинамические характеристики, за счёт снижения потерь на входе воздушного потока в вентилятор

РОСА-300_корп 30.jpg

30

Цилиндрический с коллектором и диффузором – рекомендован для использования в системе воздуховодов при всех типах компоновки по ГОСТ 34002-2016  (А, В, С, D, E)

Улучшает аэродинамические характеристики, за счёт увеличения статического давления и снижения скорости потока в системе воздуховодов

Полная информация о вентиляторах РОСА-500 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы осевые РОСА-500.pdf

Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 10

РОСА-300_чертеж корп 10.jpg

№ вент.

Наименование

L, мм

D, мм

D1, мм

D2, мм

m, отв

4,0

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380

440

400

436

460

8

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380

440

400

436

460

8

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380

440

400

436

460

8

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380

440

400

436

460

8

4,5

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380

440

450

486

510

8

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380

440

450

486

510

8

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380

440

450

486

510

8

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380

515

450

486

510

8

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380

515

450

486

510

8

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380

515

450

486

510

8

5,0

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380

440

500

536

560

12

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380

440

500

536

560

12

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380

440

500

536

560

12

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380

515

500

536

560

12

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380

515

500

536

560

12

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380

515

500

536

560

12

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380

630

500

536

560

12

5,6

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380

440

560

620

660

12

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380

440

560

620

660

12

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380

515

560

620

660

12

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380

515

560

620

660

12

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380

515

560

620

660

12

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380

630

560

620

660

12

6,3

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380

440

630

690

730

12

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380

515

630

690

730

12

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380

515

630

690

730

12

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380

515

630

690

730

12

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380

630

630

690

730

12

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660

630

630

690

730

12

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660

820

630

690

730

12

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660

820

630

690

730

12

7,1

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380

515

710

770

810

16

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380

515

710

770

810

16

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660

630

710

770

810

16

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660

820

710

770

810

16

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660

820

710

770

810

16

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660

820

710

770

810

16

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660

820

710

770

810

16

8,0

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380

515

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380

515

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380

515

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380

630

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380

630

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660

630

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660

820

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660

820

800

860

900

16

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660

820

800

860

900

16

9,0

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380

515

900

960

1000

16

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380

630

900

960

1000

16

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660

630

900

960

1000

16

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660

630

900

960

1000

16

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660

820

900

960

1000

16

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660

820

900

960

1000

16

10,0

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380

515

1000

1070

1100

16

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380

630

1000

1070

1100

16

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660

630

1000

1070

1100

16

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660

630

1000

1070

1100

16

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660

820

1000

1070

1100

16

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660

820

1000

1070

1100

16

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660

820

1000

1070

1100

16

11,2

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660

630

1120

1195

1255

16

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660

630

1120

1195

1255

16

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660

820

1120

1195

1255

16

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660

820

1120

1195

1255

16

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660

820

1120

1195

1255

16

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660

820

1120

1195

1255

16

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660

950

1120

1195

1255

16

12,5

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380

630

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660

630

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660

630

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660

820

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660

820

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660

820

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660

820

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660

820

1250

1320

1385

16

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660

950

1250

1320

1385

16

Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 20

РОСА-300_чертеж корп 20.jpg

№ вент.

Наименование

L, мм

D, мм

D1, мм

D2, мм

m, отв

D3, мм

D4, мм

D5, мм

n, отв

4,0

РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380

540

400

436

460

8

500

536

560

12

РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380

540

400

436

460

8

500

536

560

12

РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380

540

400

436

460

8

500

536

560

12

РОСА-500/20L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380

540

400

436

460

8

500

536

560

12

4,5

РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380

552,5

450

486

510

8

560

620

660

12

РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380

627,5

450

486

510

8

560

620

660

12

РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380

627,5

450

486

510

8

560

620

660

12

РОСА-500/20L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380

627,5

450

486

510

8

560

620

660

12

5,0

РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380

565

500

536

560

12

630

690

730

12

РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380

565

500

536

560

12

630

690

730

12

РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380

565

500

536

560

12

630

690

730

12

РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380

640

500

536

560

12

630

690

730

12

РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380

640

500

536

560

12

630

690

730

12

РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380

640

500

536

560

12

630

690

730

12

РОСА-500/20L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380

755

500

536

560

12

630

690

730

12

5,6

РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380

580

560

620

660

12

710

770

810

16

РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380

580

560

620

660

12

710

770

810

16

РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380

655

560

620

660

12

710

770

810

16

РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380

655

560

620

660

12

710

770

810

16

РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380

655

560

620

660

12

710

770

810

16

РОСА-500/20L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380

770

560

620

660

12

710

770

810

16

6,3

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380

597,5

630

690

730

12

800

860

900

16

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380

672,5

630

690

730

12

800

860

900

16

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380

672,5

630

690

730

12

800

860

900

16

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380

672,5

630

690

730

12

800

860

900

16

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380

787,5

630

690

730

12

800

860

900

16

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660

787,5

630

690

730

12

800

860

900

16

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660

977,5

630

690

730

12

800

860

900

16

РОСА-500/20L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660

977,5

630

690

730

12

800

860

900

16

7,1

РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380

692,5

710

770

810

16

900

960

1000

16

РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380

692,5

710

770

810

16

900

960

1000

16

РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660

807,5

710

770

810

16

900

960

1000

16

РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660

997,5

710

770

810

16

900

960

1000

16

РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660

997,5

710

770

810

16

900

960

1000

16

РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660

997,5

710

770

810

16

900

960

1000

16

РОСА-500/20L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660

997,5

710

770

810

16

900

960

1000

16

8,0

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380

715

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380

715

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380

715

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380

830

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380

830

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660

830

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660

1020

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660

1020

800

860

900

16

1000

1070

1100

16

РОСА-500/20L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660

1020

800

860

900

16

1000

1070

1100

16

9,0

РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380

740

900

960

1035

16

1120

1195

1255

16

РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380

855

900

960

1035

16

1120

1195

1255

16

РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660

855

900

960

1035

16

1120

1195

1255

16

РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660

855

900

960

1035

16

1120

1195

1255

16

РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660

1045

900

960

1035

16

1120

1195

1255

16

РОСА-500/20L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660

1045

900

960

1035

16

1120

1195

1255

16

10,0

РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380

765

1000

1070

1135

16

1250

1320

1385

16

РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380

880

1000

1070

1135

16

1250

1320

1385

16

РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660

880

1000

1070

1135

16

1250

1320

1385

16

РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660

880

1000

1070

1135

16

1250

1320

1385

16

РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660

1070

1000

1070

1135

16

1250

1320

1385

16

РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660

1070

1000

1070

1135

16

1250

1320

1385

16

РОСА-500/20L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660

1070

1000

1070

1135

16

1250

1320

1385

16

11,2

РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660

910

1120

1195

1255

16

1400

1470

1540

20

РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660

910

1120

1195

1255

16

1400

1470

1540

20

РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660

1100

1120

1195

1255

16

1400

1470

1540

20

РОСА-500/20L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660

1230

1120

1195

1255

16

1400

1470

1540

20

12,5

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660

942,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660

1132,5

1250

1320

1385

16

1600

1680

1740

24

РОСА-500/20L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660

1262,5

1250

1320

1385

16

1600

1680

1740

24

Габаритные и присоединительные размеры вентиляторов РОСА-500 с типом корпуса 30

РОСА-300_чертеж корп 30.jpg

№ вент

Наименование

L, мм

D

D3, мм

D4, мм

D5, мм

n, отв

4,0

РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380

700

400

500

536

560

12

РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380

700

400

500

536

560

12

РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380

700

400

500

536

560

12

РОСА-500/30L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380

700

400

500

536

560

12

4,5

РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380

732,5

450

560

620

660

12

РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380

732,5

450

560

620

660

12

РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380

732,5

450

560

620

660

12

РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380

807,5

450

560

620

660

12

РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380

807,5

450

560

620

660

12

РОСА-500/30L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380

807,5

450

560

620

660

12

5,0

РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380

763

500

630

690

730

12

РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380

763

500

630

690

730

12

РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380

763

500

630

690

730

12

РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380

838

500

630

690

730

12

РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380

838

500

630

690

730

12

РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380

838

500

630

690

730

12

РОСА-500/30L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380

953

500

630

690

730

12

5,6

РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380

804

560

710

770

810

16

РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380

804

560

710

770

810

16

РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380

879

560

710

770

810

16

РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380

879

560

710

770

810

16

РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380

879

560

710

770

810

16

РОСА-500/30L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380

994

560

710

770

810

16

6,3

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380

849,5

630

800

860

900

16

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380

924,5

630

800

860

900

16

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380

924,5

630

800

860

900

16

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380

924,5

630

800

860

900

16

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380

1039,5

630

800

860

900

16

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660

1039,5

630

800

860

900

16

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660

1229,5

630

800

860

900

16

РОСА-500/30L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660

1229,5

630

800

860

900

16

7,1

РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380

976,5

710

900

960

1000

16

РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380

976,5

710

900

960

1000

16

РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660

1091,5

710

900

960

1000

16

РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660

1281,5

710

900

960

1000

16

РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660

1281,5

710

900

960

1000

16

РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660

1281,5

710

900

960

1000

16

РОСА-500/30L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660

1281,5

710

900

960

1000

16

8,0

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380

1035

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380

1035

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380

1035

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380

1150

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380

1150

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660

1150

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660

1340

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660

1340

800

1000

1070

1100

16

РОСА-500/30L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660

1340

800

1000

1070

1100

16

9,0

РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380

1100

900

1120

1195

1255

16

РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380

1215

900

1120

1195

1255

16

РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660

1215

900

1120

1195

1255

16

РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660

1215

900

1120

1195

1255

16

РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660

1405

900

1120

1195

1255

16

РОСА-500/30L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660

1405

900

1120

1195

1255

16

10,0

РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380

1165

1000

1250

1320

1385

16

РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380

1280

1000

1250

1320

1385

16

РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660

1280

1000

1250

1320

1385

16

РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660

1280

1000

1250

1320

1385

16

РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660

1470

1000

1250

1320

1385

16

РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660

1470

1000

1250

1320

1385

16

РОСА-500/30L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660

1470

1000

1250

1320

1385

16

11,2

РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660

1358

1120

1400

1470

1540

20

РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660

1358

1120

1400

1470

1540

20

РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660

1548

1120

1400

1470

1540

20

РОСА-500/30L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660

1678

1120

1400

1470

1540

20

12,5

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380

1442,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660

1442,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660

1442,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660

1632,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660

1632,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660

1632,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660

1632,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660

1632,5

1250

1600

1680

1740

24

РОСА-500/30L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660

1762,5

1250

1600

1680

1740

24

Технические характеристики

№ вент.

Наименование

N, кВт

n, об/мин

Ток, А при 380В

Масса, кг (тип корпуса)

10

20

30

4,0

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/73-А/1,1/3000/220-380

1,1

2760

2,65

23

26

30

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/77-А/1,5/3000/220-380

1,5

2790

3,48

33

36

40

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/85-А/2,2/3000/220-380

2,2

2810

4,97

34

37

41

РОСА-500/10L-IW-4,0-О-R3L/4,0/PAG/93-А/3,0/3000/220-380

3,0

2820

6,54

43

46

50

4,5

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/25-А/1,1/3000/220-380

1,1

2760

2,65

24

29

34

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/29-А/1,5/3000/220-380

1,5

2790

3,48

34

39

44

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/33-А/2,2/3000/220-380

2,2

2810

4,97

34

39

44

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/13-А/3,0/3000/220-380

3,0

2820

6,54

36

41

46

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/17-А/4,0/3000/220-380

4,0

2840

8,41

47

52

57

РОСА-500/10L-IW-4,5-О-R3L/4,5/PAG/21-А/5,5/3000/220-380

5,5

2850

11,2

51

56

61

5,0

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/25-А/1,1/3000/220-380

1,1

2760

2,65

26

32

39

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/01-А/1,5/3000/220-380

1,5

2790

3,48

35

41

48

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/05-А/2,2/3000/220-380

2,2

2810

4,97

37

43

50

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/09-А/3,0/3000/220-380

3,0

2820

6,54

48

54

61

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/13-А/4,0/3000/220-380

4,0

2840

8,41

52

58

65

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/17-А/5,5/3000/220-380

5,5

2850

11,2

60

66

73

РОСА-500/10L-IW-5,0-О-R3L/5,0/PAG/21-А/7,5/3000/220-380

7,5

2860

15,1

75

81

88

5,6

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/29-А/1,5/3000/220-380

1,5

2790

3,48

38

45

54

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/33-А/2,2/3000/220-380

2,2

2810

4,97

39

46

55

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/37-А/3,0/3000/220-380

3,0

2820

6,54

51

58

67

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/09-А/4,0/3000/220-380

4,0

2840

8,41

56

63

72

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/17-А/5,5/3000/220-380

5,5

2850

11,2

63

70

79

РОСА-500/10L-IW-5,6-О-R3L/5,6/PAG/21-А/7,5/3000/220-380

7,5

2860

15,1

78

85

94

6,3

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/49-А/2,2/3000/220-380

2,2

2810

4,97

47

58

71

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/53-А/3,0/3000/220-380

3,0

2820

6,54

60

71

84

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/57-А/4,0/3000/220-380

4,0

2840

8,41

64

75

88

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/61-А/5,5/3000/220-380

5,5

2850

11,2

71

82

95

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/33-А/7,5/3000/220-380

7,5

2860

15,1

88

99

112

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/37-А/11,0/3000/380-660

11,0

2880

21,3

112

123

136

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/41-А/15,0/3000/380-660

15,0

2910

28,8

160

171

184

РОСА-500/10L-IW-6,3-О-R4Z/6,3/PAG/21-А/18,5/3000/380-660

18,5

2920

34,7

172

183

196

7,1

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/53-А/5,5/3000/220-380

5,5

2850

11,2

74

87

104

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/57-А/7,5/3000/220-380

7,5

2860

15,1

91

104

121

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/33-А/11,0/3000/380-660

11,0

2880

21,3

115

128

145

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/37-А/15,0/3000/380-660

15,0

2910

28,8

163

176

193

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/41-А/18,5/3000/380-660

18,5

2920

34,7

175

188

205

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/17-А/22,0/3000/380-660

22,0

2920

41

256

269

286

РОСА-500/10L-IW-7,1-О-R4Z/7,1/PAG/21-А/30,0/3000/380-660

30,0

2920

55,4

256

269

286

8,0

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/38-А/2,2/1500/220-380

2,2

1390

5,36

65

81

101

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/42-А/3,0/1500/220-380

3,0

1410

7,12

72

88

108

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/46-А/4,0/1500/220-380

4,0

1410

9,38

76

92

112

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/22-А/5,5/1500/220-380

5,5

1440

12,1

92

108

128

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/25-А/7,5/3000/220-380

7,5

2860

15,1

96

112

132

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/29-А/11,0/3000/380-660

11,0

2880

21,3

120

136

156

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/33-А/15,0/3000/380-660

15,0

2910

28,8

169

185

205

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/37-А/22,0/3000/380-660

22,0

2920

41

261

277

297

РОСА-500/10L-IW-8,0-О-R4Z/8,0/PAG/41-А/30,0/3000/380-660

30,0

2920

55,4

261

277

297

9,0

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/34-А/4,0/1500/220-380

4,0

1410

9,38

91

115

146

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/38-А/5,5/1500/220-380

5,5

1440

12,1

109

133

164

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/14-А/7,5/1500/380-660

7,5

1440

15,8

139

163

194

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/18-А/11,0/1500/380-660

11,0

1440

22,9

151

175

206

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/22-А/15,0/1500/380-660

15,0

1450

30,1

210

234

265

РОСА-500/10L-IW-9,0-О-R5Z/9,0/PAG/94-А/18,5/1500/380-660

18,5

1450

36,1

233

257

288

10,0

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/30-А/4,0/1500/220-380

4,0

1410

9,38

98,7

127

165

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/34-А/5,5/1500/220-380

5,5

1440

12,1

116

145

182

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/10-А/7,5/1500/380-660

7,5

1440

15,8

146

175

212

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/14-А/11,0/1500/380-660

11,0

1440

22,9

158

187

224

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/18-А/15,0/1500/380-660

15,0

1450

30,1

219

248

285

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/22-А/18,5/1500/380-660

18,5

1450

36,1

259

288

325

РОСА-500/10L-IW-10,0-О-R5Z/10,0/PAG/94-А/22,0/1500/380-660

22,0

1450

43,2

298

327

364

11,2

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/54-А/7,5/1500/380-660

7,5

1440

15,8

131

164

208

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/30-А/11,0/1500/380-660

11,0

1440

22,9

142

175

219

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/34-А/15,0/1500/380-660

15,0

1450

30,1

223

256

300

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/38-А/18,5/1500/380-660

18,5

1450

36,1

241

274

318

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/42-А/22,0/1500/380-660

22,0

1450

43,2

259

292

336

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/18-А/30,0/1500/380-660

30,0

1450

57,9

293

326

370

РОСА-500/10L-IW-11,2-О-R5Z/11,2/PAG/22-А/37,0/1500/380-660

37,0

1450

69,9

358

391

435

12,5

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/55-А/4,0/1000/220-380

4,0

930

9,74

184

231

292

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/59-А/5,5/1000/380-660

5,5

950

13,2

204

251

312

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/63-А/7,5/1000/380-660

7,5

950

17,2

220

267

328

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/15-А/11,0/1000/380-660

11,0

960

23,6

277

324

385

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/19-А/15,0/1000/380-660

15,0

960

31,2

312

359

420

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/54-А/18,5/1500/380-660

18,5

1450

36,1

303

350

411

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/58-А/22,0/1500/380-660

22,0

1450

43,2

329

376

437

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/62-А/30,0/1500/380-660

30,0

1450

57,9

357

404

465

РОСА-500/10L-IW-12,5-О-R5Z/12,5/PAG/14-А/37,0/1500/380-660

37,0

1450

69,9

441

488

549

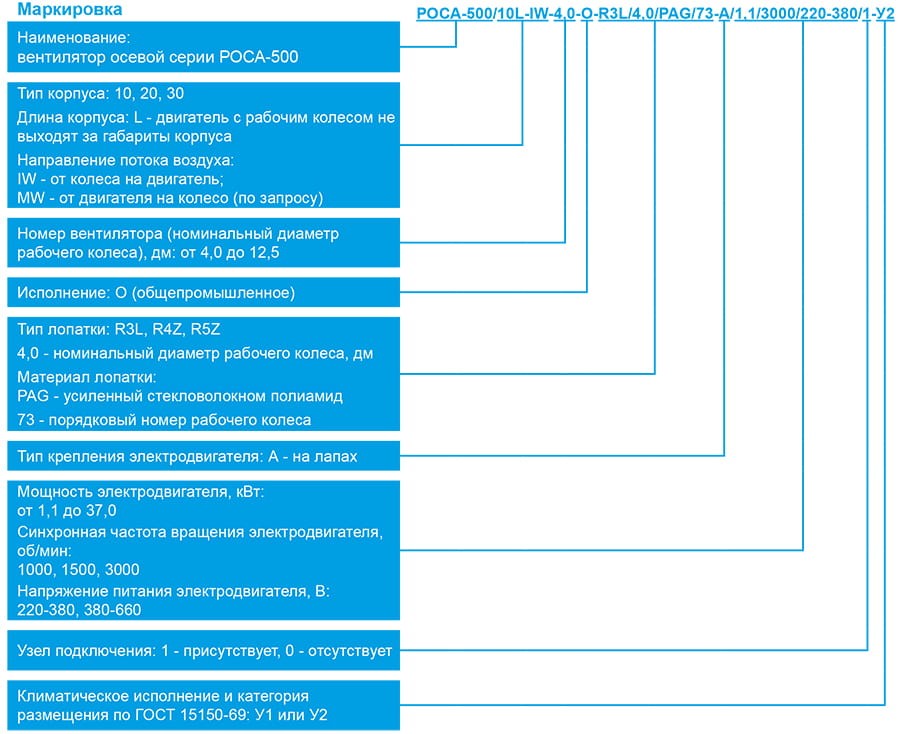

МАРКИРОВКА:

Вентилятор осевой РОСА-500 с типом корпуса 10; двигатель с рабочим колесом не выходят за габариты корпуса; направление потока воздуха от колеса на двигатель; номер вентилятора 4,0; общепромышленного исполнения; укомплектован рабочим колесом R3L; номинальный диаметр рабочего колеса 4,0 дм; крепление электродвигателя на лапах; мощность электродвигателя 1,1 кВт; частота вращения рабочего колеса 3000 об/мин; напряжение питания электродвигателя 220/380В; узел подключения 1 (присутствует); климатическое исполнение У2.


Электрические схемы подключения вентиляторов в сеть 380 В

РОСА-300 элсхемы.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации РОСА-500.pdf

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
