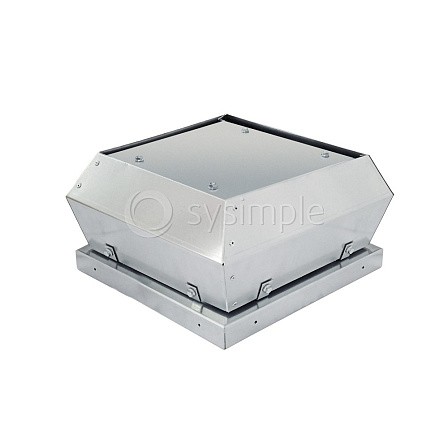

Крышный вентилятор с вертикальным выбросом воздуха с назад загнутыми лопатками TDVS

Крышные вентиляторы TDVS применяются в промышленных объектах, общественных зданиях и комплексах, коммерческих и жилых комплексах, помещениях жилого типа.
Описание товара
Характеристики моделей
Купить

Крышные вентиляторы TDVS применяются в промышленных объектах, общественных зданиях и комплексах, коммерческих и жилых комплексах, помещениях жилого типа. Вертикальный способ отвода воздуха увеличивает производительность данного оборудования по сравнению с вентиляторами с горизонтальным отводом, имеющего сопоставимые технические параметры (мощность двигателя, частота вращения, габариты). Это позволяет использовать данные модели при монтаже вентиляционных систем в помещениях различного внутреннего объёма и конфигурации.

Преимущества

Подходят для эффективного вертикального выброса воздуха изнутри помещения наружу. Высокие аэродинамические характеристики лопастей позволяют снизить до минимального уровень шума работающего устройства. Возможно регулирование скорости вентилятора с помощью дополнительных аксессуаров. Защищен от попадания дождевой воды.
Крышные вентиляторы TDVS относятся к моделям крышных центробежных вентиляторов с вертикальным выбросом воздуха. Корпус вентилятора выполнен из листовой стали. Рабочее колесо изготавливается из алюминия (модели TDVS 450, 500, 560) или оцинкованной стали (модели TDVS 225-400). Обеспечивает перемещение воздуха с температурой не выше 40ºC. Класс защиты IP44.
Скорость двигателя возможно изменять посредством дополнительного регулятора скорости. Для однофазных электродвигателей регулирование скорости возможно регулятором напряжения. Для трехфазных электродвигателей регулирование скорости возможно с помощью преобразователя частоты.

Габаритные и присоединительные размеры

SYSIMPLE_TDVS чертеж.jpg

Наименование

A

B

C

D

E

F

G

TDVS 225

350

295

190

335

146

245

10

TDVS 315

552

450

330

505

185

450

10

TDVS 355

745

607

385

595

234

450

10

TDVS 400

745

607

385

595

270

450

10

TDVS 450

900

742

512

665

282

535

10

TDVS 500

900

742

512

665

320

535

12

TDVS 560

1190

955

595

946

360

740

12

Технические характеристики

Наименование

Напряжение, В

Частота, Гц

Мощность вх., Вт

Ток, А

Конденсатор, мкФ

Частота вращения, об/мин

Производительность, м3/ч

Уровень шума, дБ*

Класс изоляции

Масса, кг

TDVS 225

230

50/60

160/220

0,71/0,99

6

2650

850

43-35

B

7

TDVS 315

230

50/60

150/175

0,92/0,85

6

1450/1725

1900/2260

45-37

F

22

TDVS 355

230

50/60

200/255

1,1/1,25

8

1400/1600

2850/3250

46-38

F

34

TDVS 400

230

50/60

310/460

1,56/2,27

10

1380/1560

4000/4521

47-39

F

39

TDVS 450

230

50/60

425/630

2,17/3,15

10

1390/1550

5400/6000

50-42

F

51

TDVS 500

380 ∆/Y

50

960/620

2/1,1

-

1400/1050

7600/5700

52-44

F

60

TDVS 560

380 ∆/Y

50

1515/870

2,9/1,7

-

1250/950

9600/7300

60-52

F

99

* Уровень шума был измерен на расстоянии 3 м в условиях помещения.
